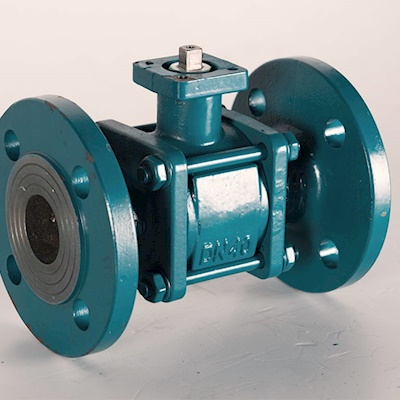

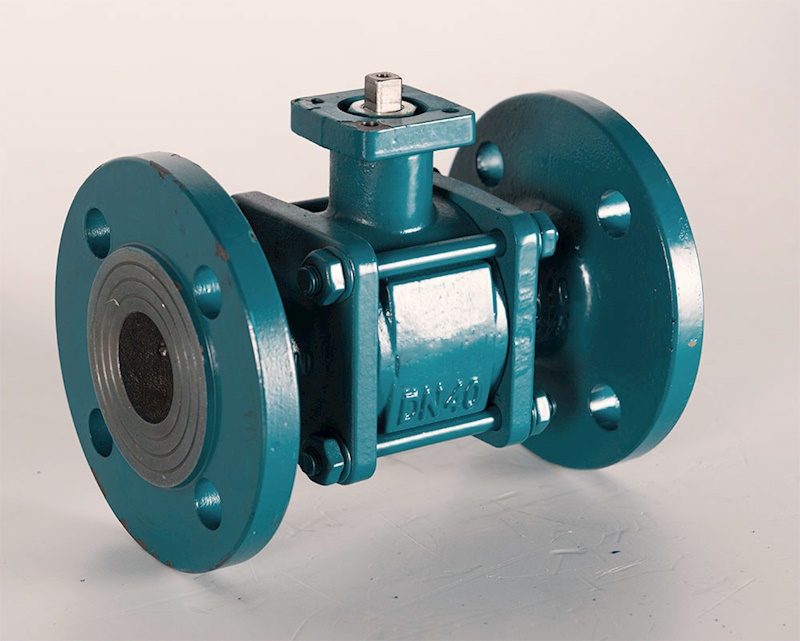

Pik döküm küresel vana

Tam geçişli küresel vanalar, yapısal özellikleri sayesinde minimum akışkan basıncı kaybını garanti eder. Tamamen açıldığında, basınç kaybı aynı boyutlardaki bir borunun akışkan basınç kaybına eşdeğerdir.

Basınç Sınıfı PN16 pik döküm küresel vanalarımız, GGG-40 Sfero döküm olarak üretilmektedir. Bu sayede, ısı değişiklikleri nedeniyle küre ve gövde arasında sıkışan dilatasyon sıvısına karşı malzemenin direnci arttırılmış olur.

Küresel vanalarımızın sızdırmazlığı, dört farklı konumda bulunan teflon ringler ile sağlanmıştır.

Küresel vanalarımız 200 santigrat dereceye kadar sorunsuz çalışmaktadır.

Küresel vanalarımızın standart ISO5211 / DIN3337  montaj flanşı kullanılarak pnömatik veya elektrikli aktüatörlere doğrudan monte edilebilir ve ekstra montaj braketi ve kaplin ihtiyacını ortadan kaldırır.

Özellikler

• Gövde Yapısı: Tam Geçişli 3 Parça
• Basınç Sınıfı: PN16
• Boyutlar: TS3148 / TSEN558-1
• Flanş montaj boyutları: TSIX 7005-2 / DIN 1092-2

Kullanım Alanları

Pik döküm küresel vanalar tipik olarak su, hava, yağ ve vakuma uyumlu diğer ortamların açma-kapama kontrolü için kullanılır

Çalışma Prensibi

Vana mili çeyrek tur (90º) döndürüldüğünde, küre kapalı durumdan açık konuma döner. Bir kilitleme aparatı, emniyetli çalışma için valfi açık veya kapalı konumda kilitlemenizi sağlar. Vana, standart ISO5211 montaj flanşı ve kare çıkış mili ile aktüatör ile çalıştırılmaya uygundur.

Uyumlu Ekipmanlar

• Pnömatik Aktüatör
• Elektrikli Aktüatör
• Dişli Kutusu

Ürün Yapısı
